Как читать карту глубин: изобаты, бровка, свал, яма
Карта глубин
7 мин чтения
Карта глубин показывает дно водоёма целиком ещё до выезда на воду. Чтобы её читать, нужно знать три вещи: что такое изобата, как отличить пологий склон от крутого и какие формы дна чаще собирают рыбу.
Изобата соединяет точки одной глубины. Цифра у линии означает глубину в метрах.
Чем гуще линии, тем круче склон. Бровка там, где редкие изобаты сменяются густыми.
Рыба чаще держится там, где дно меняется: на бровках, свалах, у ям и вдоль русла.
1полка, 3–4 м2бровка3свал, 8–12 м4русло, до 15 м5мель
1полка, 3–4 м
2бровка
3свал, 8–12 м
4русло, до 15 м
5мель

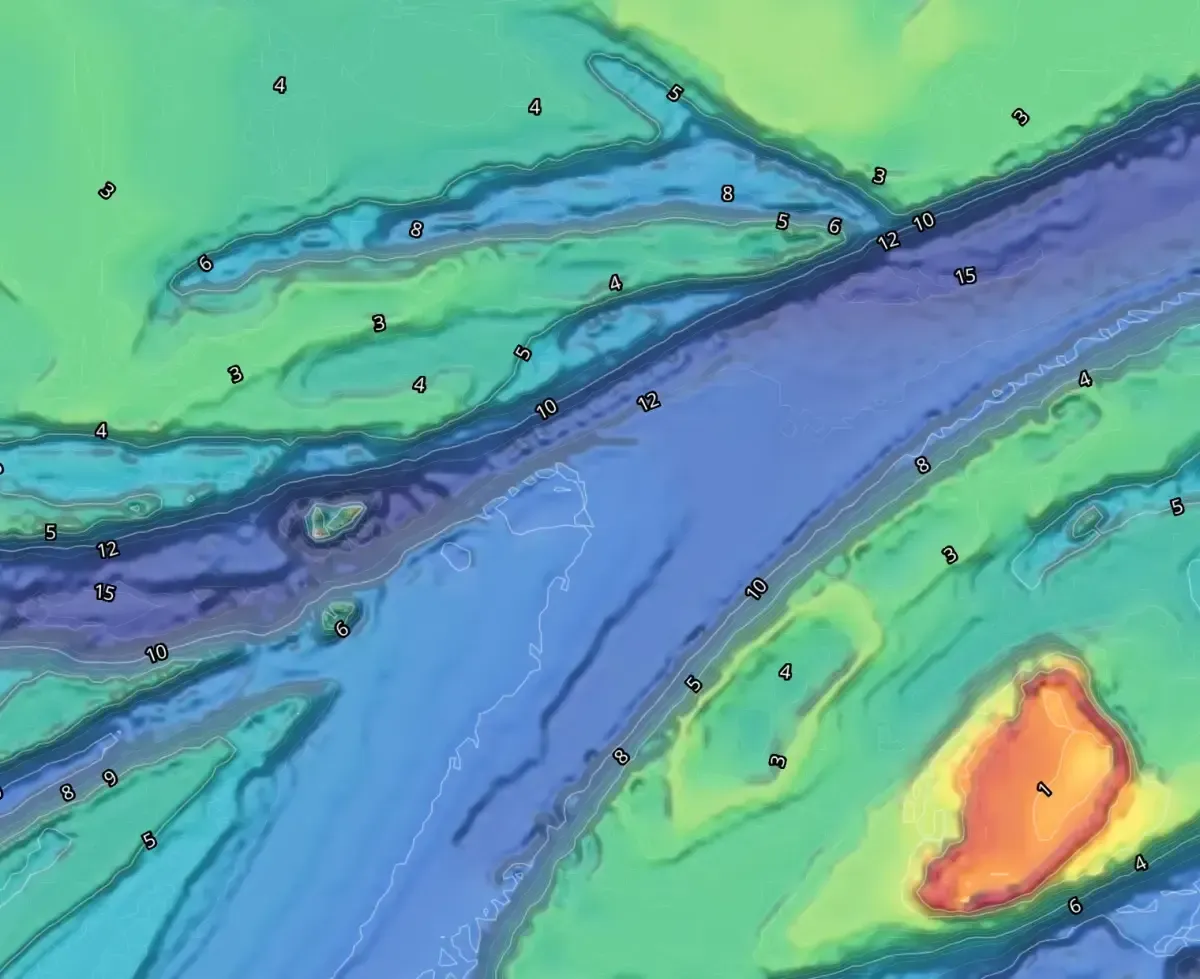

0 м11,534,561015203050Волга у Троицкого Посада, кадр карты Фишли. Глубина мели под цифрой 5 около 1 м. Этот участок есть на странице Чебоксарского водохранилища.
Что такое изобаты и как их читать?
Изобата — линия, которая соединяет точки одной глубины. На карте Фишли такие линии тонкие и светлые, а рядом с ними стоят цифры: «8» значит, что по этой линии везде восемь метров.
Цифры растут в сторону глубины
Если от берега на линиях идут 1, 2, 3, 5, 8, дно уходит вниз.
Густые линии: крутой склон
Если изобаты сошлись почти вплотную, глубина меняется на коротком отрезке.
Кольцо: яма или бугор
Если цифры на замкнутых кольцах растут к центру, это яма. Если убывают, это бугор.
Глубину показывает и цвет. Мелкое место тёплое, глубокое холодное: у самого берега красный и оранжевый, дальше жёлтый и зелёный, на большой глубине синий и тёмно-индиго. Шкала одна на всю страну, поэтому цвета разных водоёмов можно сравнивать: синий всегда глубже зелёного. Вдоль крутых склонов карта к тому же слегка затемнена, так что склон заметен, даже если цифры мелкие.
Как по изобатам понять крутизну склона?
Смотрите на расстояние между линиями. Чем гуще изобаты, тем круче склон: глубина меняется на небольшом расстоянии. Чем реже линии и шире цветные полосы, тем дно положе. Один и тот же перепад в 5 м может растянуться на сотни метров, а может уместиться в несколько десятков.
Шаг между линиями непостоянный. До 6 м изобаты идут через метр, дальше 8, 10, 12, 15 и 20 м, глубже через 10 м. Поэтому смотрите на густоту вместе с цифрами: одинаково частые линии на 3–6 м и на 10–20 м означают разную крутизну, на глубине склон круче. В самом подробном масштабе, он с «Про», на мелководье добавляются линии через полметра: 0,5, 1,5, 2,5 м и так до 5,5 м.
Бровка — верхний край склона: место, где ровное или пологое дно загибается вниз, как край стола. Ниже бровки начинается свал.
На карте

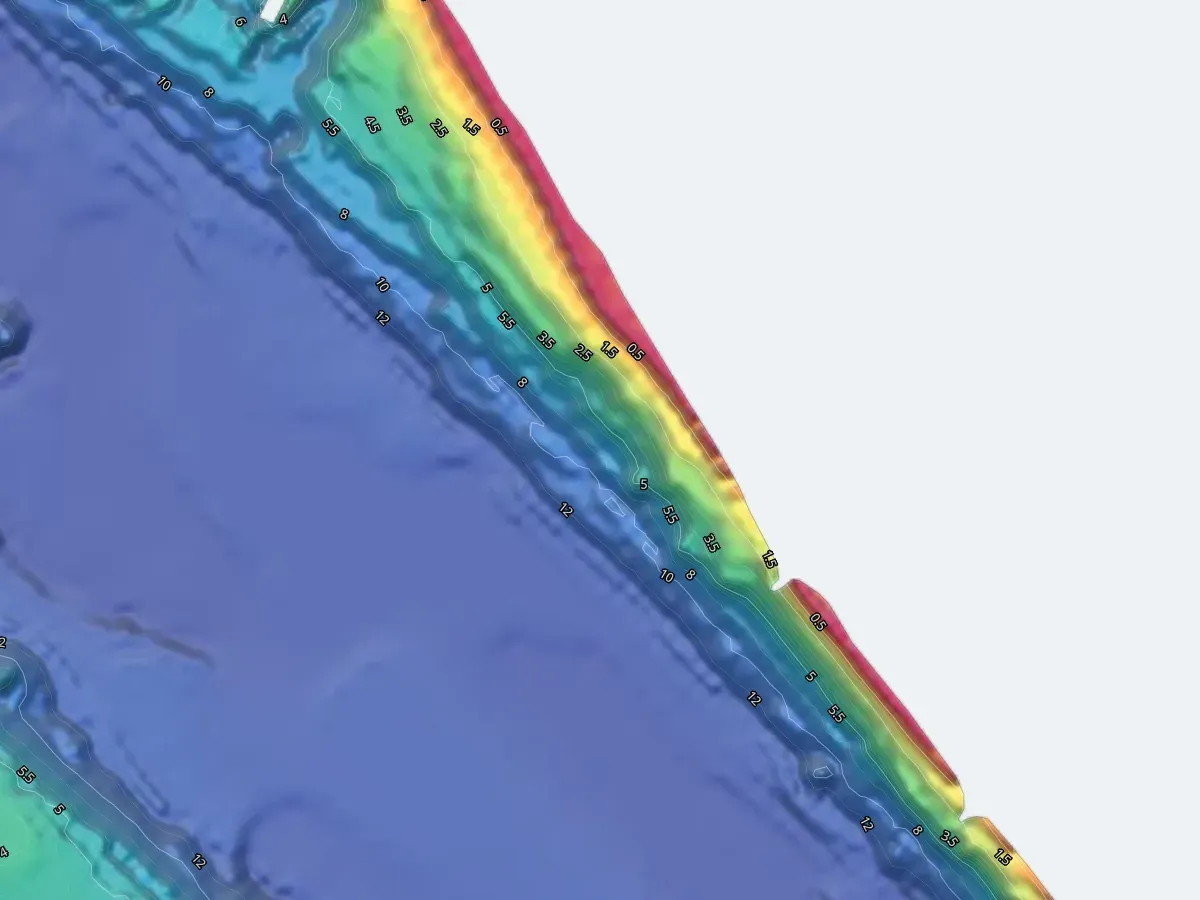

Редкие изобаты сменяются густыми. На кадре береговая полка 0,5–5,5 м обрывается к изобатам 8, 10 и 12 м. Полка здесь размечена линиями через полметра, поэтому смотрите на цифры: от 5,5 до 12 м глубина меняется на коротком отрезке.
Рыба
На полке ей проще кормиться, а глубина рядом даёт укрытие и путь отхода. Хищник часто стоит у края и караулит мальков и белую рыбу, которая выходит на полку. Бровку ловят по линии: идут вдоль неё и ищут, где клюёт.
Где
На реке бровкой обычно называют край русла, за которым дно уходит к фарватеру. На водохранилище бровка идёт и по краю затопленного русла, и по краю любой подводной террасы.
полка 3–4 мбровкасвал 8–12 мрусло23
Волга у Троицкого Посада ближе, цифры 2 и 3 те же, что на кадре в начале статьи.
Что такое свал?
Свал — сам склон между верхней и нижней частью дна, крутая часть, где изобаты идут густо. Верх свала называют бровкой, а низ подошвой.
На карте
Пучок линий: 8, 10 и 12 м почти вплотную.
Рыба
Может держаться на любой высоте свала, смотря по погоде, времени суток и сезону. Часто поднимается к бровке на кормёжку и уходит к подошве, когда холодно или неспокойно.
Как ловить
Если не знаете, на какой высоте искать, проходите свал по ступеням: по несколько забросов на каждой изобате.

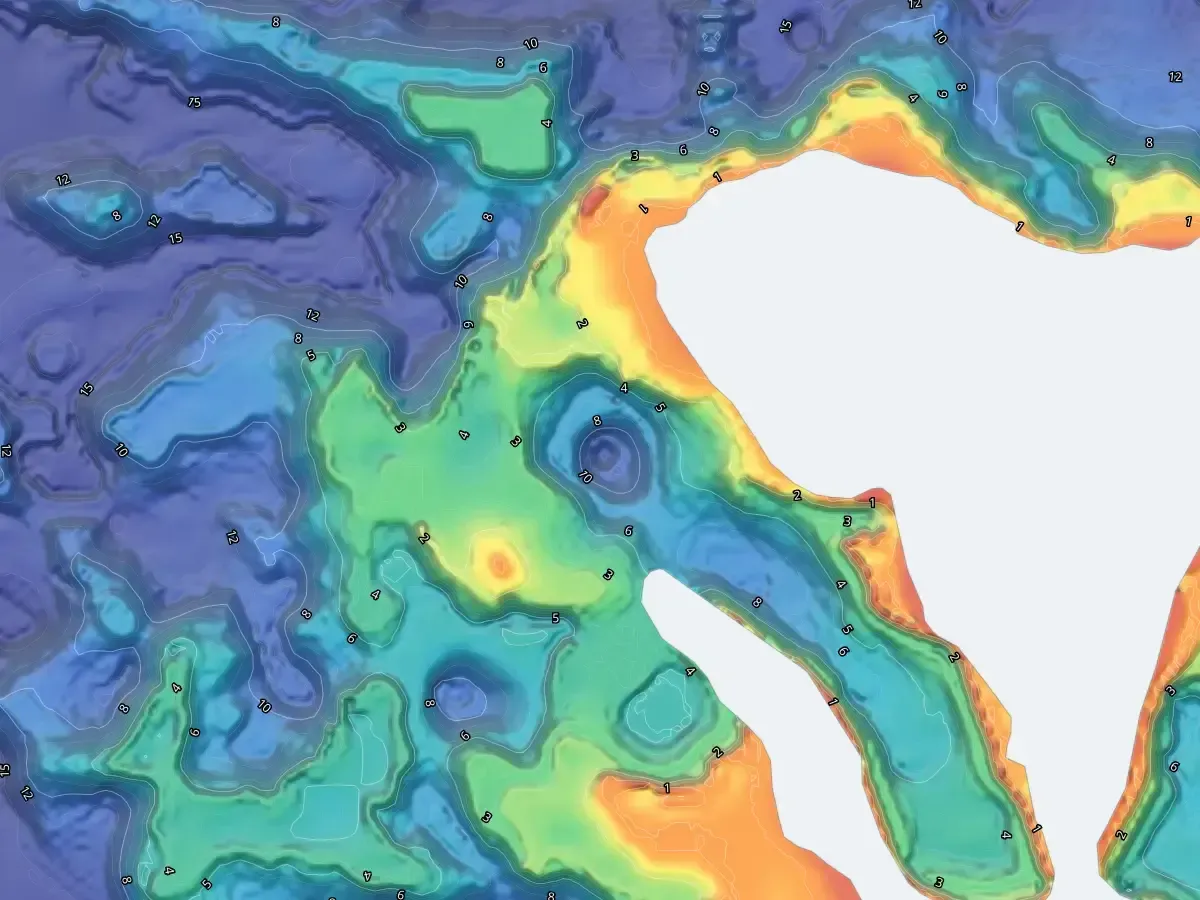

Яма — замкнутое понижение дна, заметно глубже всего, что вокруг. На кадре яма 8–10 м лежит среди мелководья 3–6 м.
На карте
Кольцо изобат, цифры растут к центру. Бугор устроен наоборот: цифры к центру убывают, как у жёлто-красного пятна 1–2 м на кадре.
Рыба
Обычно собирается в яме там, где вокруг мелко или течение сильное: в яме спокойнее и глубина держится ровно. Летом в жару может уходить туда от тепла. Зимой глубокие места рек и водохранилищ часто становятся зимовальными, и рыба стоит там плотнее.

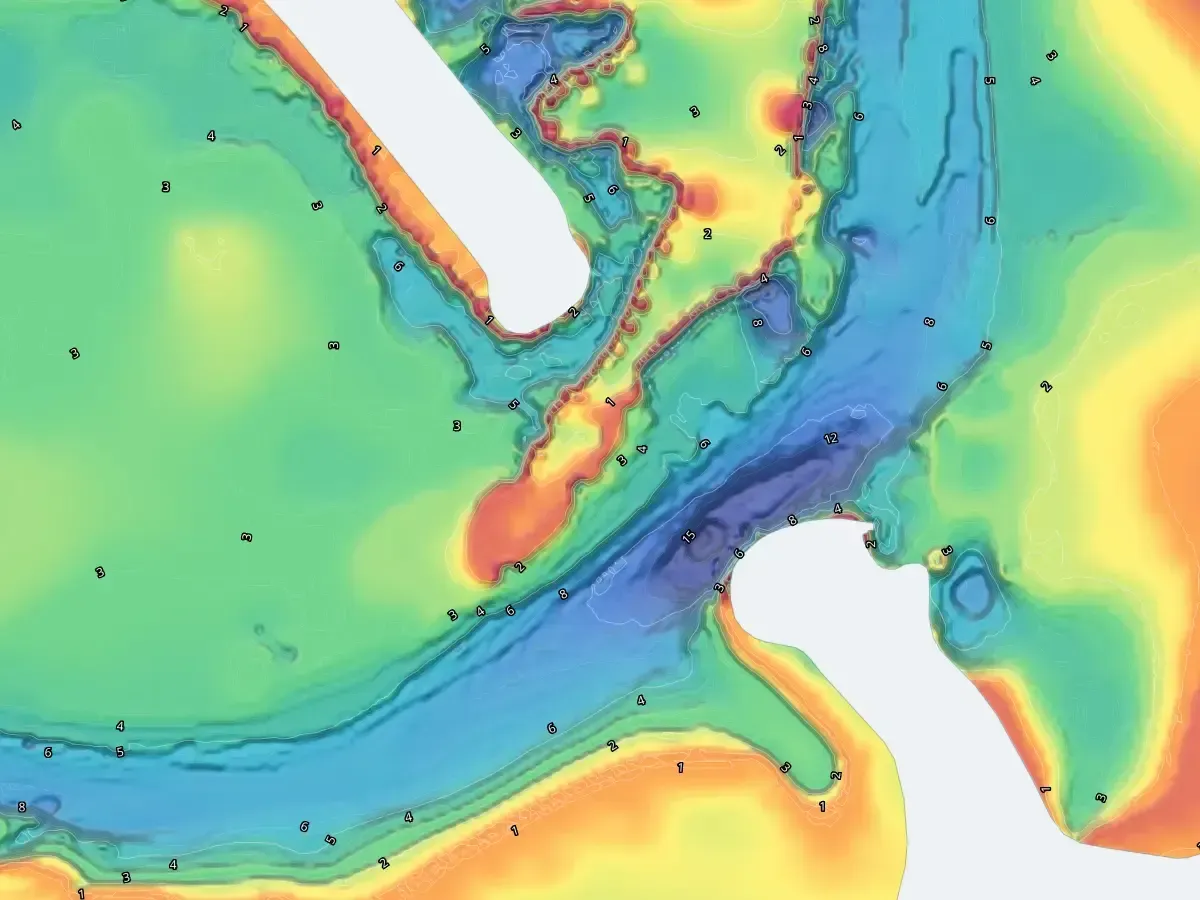

Русло — вытянутая полоса самого глубокого дна, по которой течёт река. На водохранилище старое русло осталось от реки после затопления, и оно по-прежнему самое глубокое место водоёма.
На карте
Лента цвета глубже, чем вокруг, изобаты вдоль неё идут почти параллельно. В приложении русло отмечено на самой карте тёмной вуалью и белым пунктиром по краю.
Течение
В водохранилище течение слабее речного, но если оно есть, то идёт по руслу. Вокруг русла лежит бывшая пойма, теперь это мелководье.
Рыба
По руслу переходит с места на место, а зимой часто стоит в нём.
плато 8 мстарое русло 10–12 мрусло 10–12 ммели 3–6 м
Плато, его же называют полкой или столом, — ровный участок дна, где глубина почти не меняется на большом расстоянии.
На карте

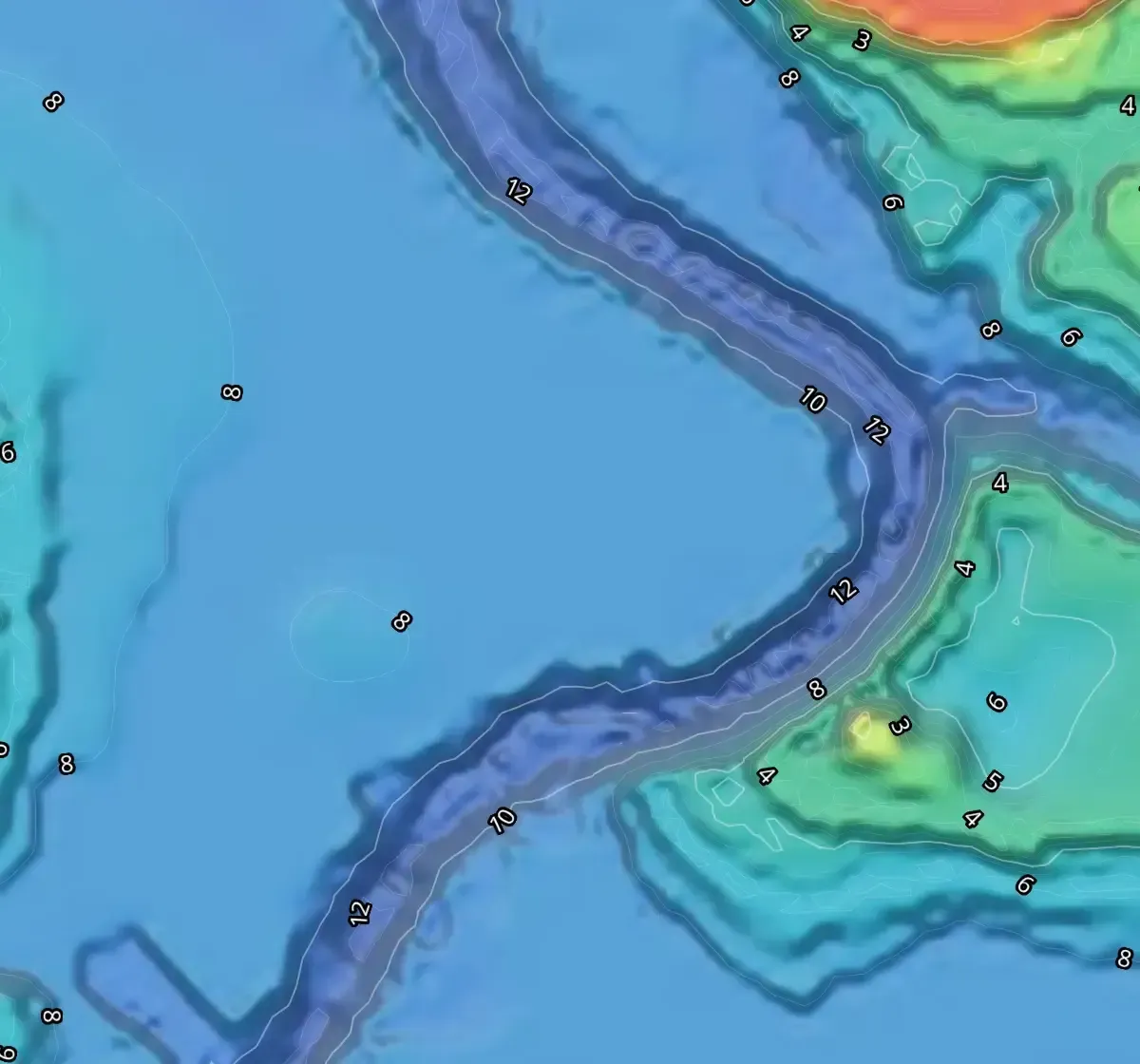

Широкая область одного цвета: линий мало, цифры повторяются. На Можайском водохранилище старое русло 10–12 м огибает плато 8 м.
Рыба
Плато привлекает рыбу кормом, но ловить прямо на нём сложно: рыбе не за что «зацепиться». Поэтому обычно смотрят края плато, то есть бровку и свал, и ещё бугры и ямы посреди ровного дна.
Что такое мель, отмель и коса?
Мель, или отмель, это мелкое место. На карте оно тёплого цвета: красное, оранжевое или жёлтое. Косой чаще называют узкую мель, которая вытягивается в воду от берега или острова. Мель, окружённую глубиной со всех сторон, называют бугром.
Мели обычно привлекают рыбу в тёплое время, когда вода прогревается и появляется корм. Края мели — те же бровка и свал, поэтому ловят чаще у границы мели с глубиной.
Что такое перепад глубины?
Перепад — резкая смена глубины на коротком отрезке. Это тот же свал, только короче и круче: ступенька в 2–3 м. На карте это несколько изобат, сошедшихся в пучок.
Небольшой перепад на ровном дне даёт рыбе то же, что и большой: укрытие и место для засады. Поэтому ступенька на плато для поиска полезнее, чем «просто глубина».
Чем отличается карта реки, водохранилища и озера?
Река
Главное здесь — русло и ямы в нём, бровки у берегов, косы и перекаты. Рельеф дна связан с течением: ямы и косы со временем смещаются, особенно после паводков. Читайте карту как основу и сверяйтесь на месте с эхолотом.
Водохранилище
Дно водохранилища — затопленная долина: старое русло, бывшие берега и террасы, острова на месте холмов. Главные ориентиры здесь русло и его бровки. Плато и мели вокруг — места кормёжки. Уровень воды меняется, поэтому глубина в метрах может отличаться от карты. Формы дна остаются на месте.
Озеро
Русла обычно нет, рельеф создаёт сама котловина: ямы, бугры, подводные гряды, свалы вдоль берегов. На большом озере начинайте с общего вида и ищите места, где изобаты резко сгущаются.
Как пользоваться картой: найти, отметить, проверить
1
Шаг 1. Найдите водоём дома.
В поиске приложения введите название водоёма или места рядом и откройте карту нужной части.
2
Шаг 2. Посмотрите на цвет и густоту изобат.
Найдите свалы, ямы и русло, края плато и бровки.
3
Шаг 3. Поставьте точки.
Точки и треки сохраняются в приложении, выгрузка в GPX тоже.
4
Шаг 4. Проверьте на месте.
Возьмите на воду эхолот или хотя бы маркерный груз и сверяйте. Формы дна на карте обычно совпадают с реальными, а метры могут отличаться из-за уровня воды.
Советы
Одной цифры глубины мало: ищите место, где дно меняется.
На пологом скате рыба обычно не привязана к одной линии. Вдоль крутой стенки она чаще ходит узкой полосой.
Отмечайте сразу несколько мест: края плато, бровки, ямы.
Осторожно
Мель опасна для лодки и мотора: глубину на подходах смотрите заранее.
Часть зимовальных ям закрыта для лова. На Волхове, например, с 1 ноября до распадения льда, а на части водоёмов круглый год. Правила своей области смотрите в каталоге областей.
Карта подсказывает, где искать. Приёмы в статье — распространённая рыбацкая практика, клёва они не гарантируют: рыба не обязана стоять там, где вы её ждёте.
Найдите бровки и ямы на своём водоёме
Бровки, ямы и старые русла видны на бесплатной карте по изобатам с цифрами. Кадры в статье сняты в самом подробном масштабе, он с «Про». С «Про» прицел показывает глубину под собой и подписывает форму дна.
